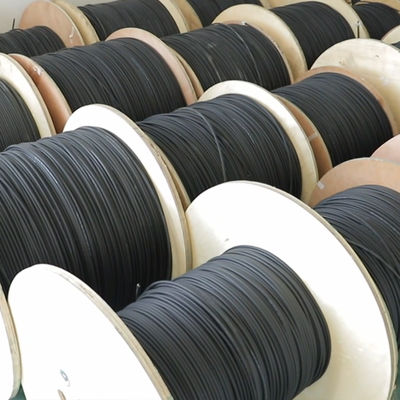

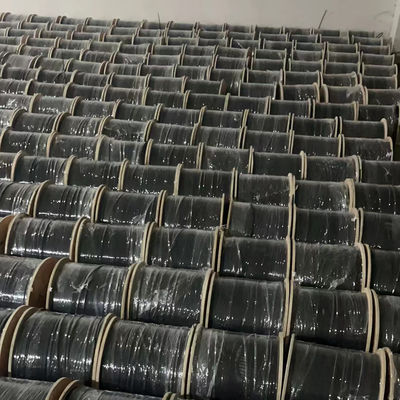

Hava fiber optik dış kablo
Ürün ayrıntıları:
| Menşe yeri: | ÇİN |
| Marka adı: | TTI Fiber |
| Sertifika: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| Model numarası: | ADS'ler |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1000 |
|---|---|
| Fiyat: | pazarlık edilebilir |

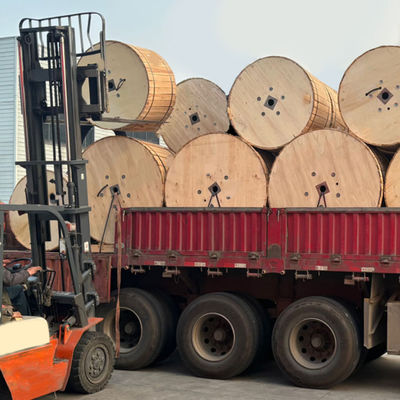

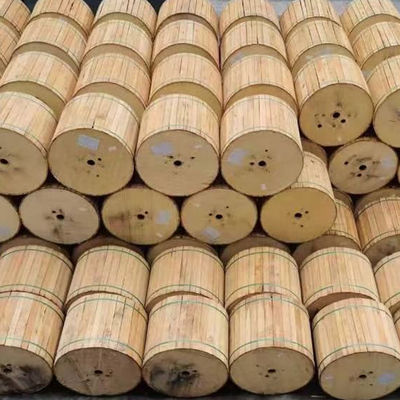

| Ambalaj bilgileri: | Ahşap davul |
| Teslim süresi: | 5-8 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1km/davul veya diğer paket uzunlukları özelleştirilmiş |
|
Detay Bilgi |
|||
| Renk: | Siyah, genellikle siyah renk, mavi veya diğerleri, aqua, sarı | Malzeme: | Müşterinin isteği üzerine, PVC |
|---|---|---|---|
| Elyaf Tipi: | G652D, G657A2, tek mod veya çok mod, G657, tek modlu fiber | Uygulama: | Ftth, dış mekan, hava, zırhlı dış mekan optik fiber kablosu, ses sinyal iletimi |
| Sertifika: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | İletken sayısı: | ≥ 10, 2, 6 |
| Tip: | Koaksiyal, FTTH 24 Çekirdek Optik Fiber Kablo, Profesyonel Fiber Optik SMA konnektörü, çıplak optik | Ürün adı: | Fiber optik fırlatma kablosu, FTTH Damla Kablosu, 2Core FTTH Tek Mod Kapalı/Dış Mekan Fiber Optik, Z |
| Fiber sayısı: | 2 Çekirdek, 2/4/6/8/12 Çekirdek, 1-144 Çekirdek, 1 Çekirdek, 1/2/4 Çekirdek | Uzunluk: | Gerekli olduğunuz gibi, 1km, 2km veya başka bir |
| Ceket malzemesi: | LSZH, PVC, PE, TPU, PVC/LSZH | Çalışma Sıcaklığı: | -55 ~ + 85 ° C, -20 ℃ ila 70 ℃, -40 ° C ila + 70 ° C |
| Paket: | Plastik torba, karton, 1km/rulo | Kılıf: | MDPE/HDPE, Plenum, LSZH, PVC, ECT |
| Kablo çapı: | 0.25mm, 2.2 ± 0.07 | Güç üyesi: | Çelik tel, metalik tel, FRP |
| İsim: | Ftth Damla Kablosu Dış Mekan Fiber Optik Kablo, Fiber Optik Patchord | Üyeyi güçlendirmek: | FRP veya Çelik 0.4mm/0.45mm/0.5mm, 1 çelik tel+ 2 FRP |
| Vurgulamak: | armored fiber optic cable outdoor,aerial duct fiber optic cable,PE black armored optical cable |
||
Ürün Açıklaması
GJYFJY GJYXFCH GYFXTY ADSS GYTS GYTA53 Fiber Optik Dış Mekan Kablosu Hava Kanalı Yeraltı PE Siyah Zırhlı Optik Kablo
Dış Mekan FTTH Fiber Optik Kablo ADSS 2 4 6 8 12 24 48 72 96 Çekirdek Açıklıklı Hava Fiber Optik Kablo
Ürün Özellikleri
Renk:Siyah, Genellikle Siyah Renk, mavi veya diğerleri, Deniz Mavisi, sarı
Malzeme:Müşterinin isteği üzerine PVC olarak mevcuttur
Elyaf türü:G652D, G657A2, tek modlu veya çoklu mod, G657, Tek Modlu Fiber
Başvuru:FTTH, DIŞ MEKAN, Anten, zırhlı dış mekan optik fiber kablo, Ses sinyali İletimi
Sertifika:ISO9001, ROHS, CE, CE ve ROHS, ISO9001/CE/ROHS
İletken sayısı:≥ 10, 2, 6
Tip:Koaksiyel, FTTH 24 çekirdekli fiber optik kablo, profesyonel üretici Fiber optik sma konnektörü, çıplak optik fiber, Tek Modlu veya Çok Modlu
Ürün adı:fiber optik başlatma kablosu, ftth saplama kablosu, 2 çekirdekli FTTH tek modlu iç/dış mekan fiber optik, saha çalışması için zırhlı 2 çekirdekli alan optik fiber kablo düzeneği, 1 2 4 çekirdekli fiber optik saplama kablosu
Elyaf sayısı:2 çekirdekli, 2/4/6/8/12 Çekirdekli, 1-144 Çekirdekli, 1 çekirdekli, 1/2/4 Çekirdekli
Uzunluk:gerektiği gibi, 1KM, 2KM veya diğer ihtiyaçlar
Ceket malzemesi:LSZH, PVC, PE, TPU, PVC/LSZH
Çalışma sıcaklığı:-55~+85°C, -20°C ila 70°C, -40°C ila +70°C
Paket:Plastik Poşet, Karton, 1 km/rulo
Kılıf:MDPE/HDPE, PLENUM, LSZH, PVC, vb
Kablo çapı:0,25MM, 2,2±0,07
Güç üyesi:çelik tel, Metalik tel, FRP
İsim:ftth saplama kablosu Dış Mekan Fiber Optik Kablo, fiber optik bağlantı kablosu
Üyeyi güçlendirin:FRP veya Çelik 0,4 mm/0,45 mm/0,5 mm, 1 çelik tel + 2 FRP
Ürün Açıklaması
ADSS fiber optik kablonun yapısı, gevşek tüp katmanlı çok damarlı yapıyı benimser, 250 µm fiber, yüksek modüllü malzemeden yapılmış gevşek bir tüp içine yerleştirilir ve gevşek tüp, su geçirmez bileşikle doldurulur. Gevşek tüp (ve doldurma ipi), kompakt bir kablo çekirdeği oluşturmak için metalik olmayan merkezi takviye çekirdeğinin (FRP) etrafında bükülür ve kablo çekirdeğinin boşluğu, su engelleyici merhem ile doldurulur. Kablo çekirdeği polietilen (PE) iç kılıf ile ekstrüde edilir, daha sonra takviye için aramid ile bükülür ve son olarak polietilen (PE) dış kılıf veya AT dış kılıf ile ekstrüde edilir.
ADSS optik kablonun tasarımı, güç hatlarının gerçek durumunu tamamen dikkate alır ve farklı seviyelerdeki yüksek gerilim iletim hatları için uygundur. 10kV ve 35kV Enerji hatları için polietilen (PE) kılıf kullanılabilir; 110kV ve 220kV enerji hatları için elektrik alan kuvveti dağılımı hesaplanarak optik kablonun sarkma noktası belirlenmeli ve dış kılıf kullanılmalıdır. Aynı zamanda, aramid elyafın dozajı ve mükemmel büküm işlemi, farklı açıklıkların uygulama gereksinimlerini karşılamak üzere özenle tasarlanmıştır.
Özellikler
- Küçük kablo çapı (kötü iklime uyum sağlar), hafiflik, 100 m açıklık, kuleye düşük yük.
- Metal olmayan yapı, iyi yalıtım, gök gürültüsü önleyici.
- Aramid iplik için eşit kuvvet ve üstün gerilim esnekliğine sahip hassas üretim teknolojisi.
Özellikler
Sürekli olarak kurulabilir. Yaşam beklentisi 30 yıldan fazladır.
AT kılıfı kullanın, geliştirilmiş izleme direnci performansı, hafiflik, küçük kablo çapı, buz ve rüzgarın etkisini azaltır ve kule ve destek üzerindeki yük geniş açıklıkla azalır.
Mükemmel çekme özelliklerine ve sıcaklık özelliklerine sahiptir.
Meteorolojik Koşullara Uyum Sağlayın
| Hava koşulları | A | B | C | D |
|---|---|---|---|---|
| Rüzgar hızı(m/s) | 25 | 35 | 10 | 10 |
| Buzlanma(m/s) | 0 | 0 | 5 | 10 |
| Ekstra yük(N/m) | 0,7 | 0,7 | 2.5 | 4.4 |
Optik Özellikler
| Öğe | G.652 | G.655 | 50/125um | 62,5/125um |
|---|---|---|---|---|
| Zayıflama @850nm | ≤3,0dB/km | ≤3,2dB/km | ||
| Zayıflama @1300nm | ≤1,0dB/km | ≤1,2dB/km | ||
| Zayıflama @1310nm | ≤0,36dB/km | ≤0,40dB/km | ||
| Zayıflama @1550nm | ≤0,22dB/km | ≤0,23dB/km | ||
| Bant genişliği @850nm | ≥500MHZ.km | ≥200MHZ.km | ||
| Bant genişliği @1300nm | ≥1000MHZ.km | ≥600MHZ.km | ||
| Sayısal açıklık | 0,200±0,015NA | 0,275±0,015NA | ||
| Kablo kesme dalga boyu | ≤1260mm | ≤1450mm |
Yapısal Parametreler
| Referans çapı (mm) | RTS (kN) | MAT(kN) | Çekme elemanının kesit alanı (mm²) | Esneklik modülü(kN/mm²) | Termal genleşme katsayısı(10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0,9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0,6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0,3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0,1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0,1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0,1 |
Açıklık Uyarlanabilirliği
| Açıklık(m) Meteorolojik koşullara uyum | Ağırlık (kg/km) |
|---|---|
| A:160, B:100, C:140, D:100 | PE: 117, AT: 124 |
| A:230, B:150, C:200, D:150 | PE: 121, AT: 129 |
| A:300, B:200, C:290, D:200 | PE: 126, AT: 134 |
| A:370, B:250, C:350, D:250 | PE: 133, AT: 141 |
| A:420, B:280, C:400, D:280 | PE: 138, AT: 145 |
| A:480, B:320, C:460, D:320 | PE: 145, AT: 153 |
| A:570, B:380, C:550, D:380 | PE: 155, AT: 163 |
| A:670, B:460, C:650, D:460 | PE: 163, AT: 171 |
| A:750, B:530, C:750, D:510 | PE: 177, AT: 186 |
| A:800, B:560, C:800, D:560 | PE: 182, AT: 191 |
| A:880, B:650, C:880, D:650 | PE: 195, AT: 204 |
